Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | AL | Masque de soudure: | blanc |
|---|---|---|---|
| silkscreen: | Black | Utilisez: | Électronique grand public |
| Epaisseur: | 1.5mm | Épaisseur de cuivre: | 1oz |
| Mettre en évidence: | carte à simple face,Conseil à simple face |
||

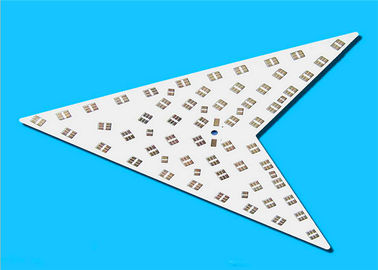

Les KBs ZD choisissent la carte PCB latérale carte électronique à simple face de carte PCB de 1 couche Cem 1 carte PCB d'électronique grand public de carte PCB
| Type de carte PCB | Type matériel | Marque matérielle | |||||||
| Carte PCB simple de côté Double carte PCB de côté Carte PCB multicouche Carte PCB simple de côté |
CEM-1 FR-4 Aluminium Cuivre En céramique |
SY KB L'IL LianMao HongRen Arlon KingWong VT Laird 5052 séries |
|||||||
| L'avantage de nous | |||||||||
| 1 | Nous avons nos propres moyens, indépendant du système de traitement des eaux résiduaires. Assurez-vous qu'il y aura un espace très grand de développement et la stabilité de l'environnement de production dans le futurer | ||||||||
| 2 | L'opération flexible, peut être dans la production de petits groupes. Peut également produire de grandes quantités. Peut sauver la production rapidement. | ||||||||
| 3 | La double production urgente d'échantillon pendant 24 heures, la production multicouche urgente d'échantillon pour 48 hours.completely selon les besoins des clients | ||||||||
| Au sujet des dossiers | |||||||||
| 1 | Vous avez des dossiers de gerber ou des dossiers de carte PCB | ||||||||
| 2 | Vous avez des échantillons de carte PCB. envoyez-nous l'échantillon. nous l'aiderons pour l'exemplaire gratuit | ||||||||
| Comment calculer le prix | |||||||||
| 1 | Par exemple, votre double a dégrossi taille de carte PCB est de 100 millimètres * 200 millimètres de large, long double prix dégrossi de carte PCB sont $60 par mètres carrés. Ainsi le calcul résulte 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Au sujet du transport. | |||||||||
| Toute la citation n'inclut pas le coût de transport | |||||||||
| 1 | Vous trouvez une société d'expédition de fret pour vous aider, quand nous avons fini la carte PCB, que nous le wiill envoient à votre société d'expéditeur directement. Vous directement aux frais de transport avez payé à la société d'expéditeur | ||||||||
| 2 | Nous vous aidons responsable du transport, fret inclus dans le prix. Selon combien d'argent un calcul de kilogramme. | ||||||||
| 3 | Afin d'épargner des coûts. Le meilleur est vous ont la société familière d'expéditeur | ||||||||
| Carte électronique comme base des composants de l'électronique, connue sous le nom de la « mère des produits électroniques. La carte électronique de l'ordinateur d'industrie en aval et son périphérique, électronique grand public, communications de réseau, médical, électronique automobile, militaires, technologie spatiale et d'autres champs, là n'est aucune alternative aux cartes électronique des technologies mûres et les produits, irreplaceability est toujours l'industrie de carte électronique une des éléments du développement régulier | |||||||||||
| Capacité de processus | |||||||||||||
| Type matériel : FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | |||||||
| Épaisseur de conseil : 0.2-6.0mm | |||||||
| Ligne largeur minimum/espacement : 0.08mm | |||||||
| Taille fonctionnante maximum : 520*620mm (21.25x24.5inch) | |||||||
| Conseil minimum d'épaisseur pour de finition extérieur de HAL : 0.4mm | |||||||
| Épaisseur minimum 4 couches : 0.4mm | |||||||
| Compte minimum/maximum de couche : 1/20 | |||||||
| Lancement de la minute SMD : 0.125mm | |||||||
| Couche pour poser l'enregistrement :<0> | |||||||
| Impédance différentielle : +/--10% | |||||||
| Rapport de spect d'électrodéposition : <8:1> | |||||||
| De finition extérieur : LF-HASL, or d'immersion/étain/argent ./Plating Gold/OSP, | |||||||
| Masque de soudure : Vert, rouge, bleu, blanc, noir, jaune. |
| Épaisseur de tonnelier : 0.5-12OZ | ||||||
| Taille minimum de trou : 0.25mm (taille de finition de trou) | ||||||
| Exactitude de perçage : +/--0,05 | ||||||
| Épaisseur intérieure minimum de couche : 0.1mm | ||||||
| Certificat : Rohs, Iso9001, UL (dans la certification) | ||||||
| Épaisseur minimum 6 couches : 0.6mm | ||||||
| Régularité de stratification : +/-0.05mm | ||||||
| Barrage minimum entre le lancement fin : >0.1mm | ||||||
| Contrôle d'impédance : +/--5% | ||||||
| Arc de conseil/tolérance de torsion :<0> | ||||||
| Électrodéposition COV : <10> | ||||||
| Contre-jour de PTH : niveau 9-9.5 | ||||||
| Extensibilité d'électrodéposition : >15% |
